赛题：基于规则垂直纳米线阵列的高密度逻辑电路设计与 DTCO 协同优化
一、 赛题背景
在先进逻辑和存储工艺的发展演进中，持续提升晶体管集成密度是半导体业界的核心研发方向。通常情况下，由于存储器电路是由高度重复的单元阵列组成的，结构高度规则，因此存储工艺中的晶体管密度通常显著高于逻辑电路。
例如，图1展示了三代 DRAM 存储阵列的结构示意图。可以看到，字线（WL）和位线（BL）呈周期性的平行分布，有源区（ACT）构成了均匀、重复的阵列。这一规则化结构是存储器实现高密度集成的核心基础。

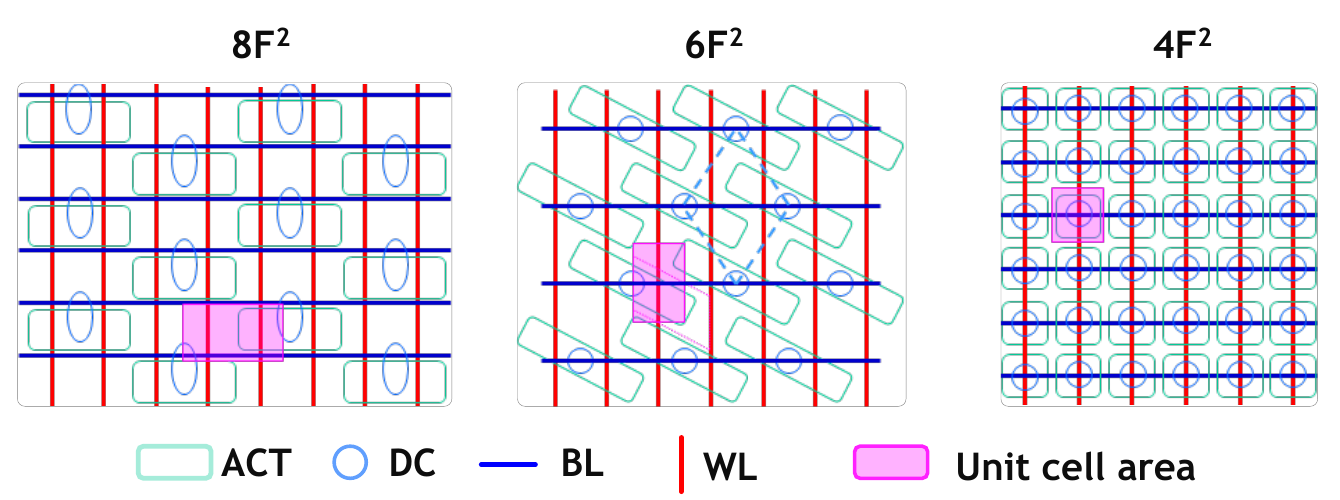

图1 8F2、6F2、4F2 DRAM的阵列结构，包括有源区(ACT)，字线(WL)和位线(BL) 。1
为了将DRAM 存储单元从 6F² 进一步微缩到 4F²，业界引入了平面面积更小的垂直沟道纳米线晶体管（见图2）。在 4F² 阵列中，每个位单元包含一个垂直方向的纳米线晶体管：每一根 X 方向的字线控制一行纳米线晶体管；每一根 Y 方向的位线连接一列中每一根纳米线晶体管底部的源端；而每一根纳米线晶体管的顶部，分别连接着一个独立的电容。

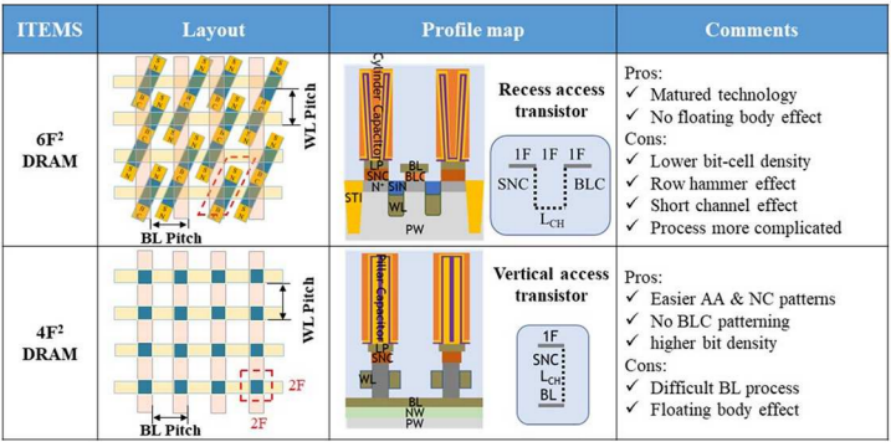

图 2 上：6F2 DRAM中的Saddle-Fin晶体管结构。下：4F2 DRAM中的垂直纳米线晶体管。2
相比之下，传统的逻辑电路通常由众多复杂且不规则的二维图形组成（见图3所示的 FinFET 工艺 NOR2X1 单元版图），有源区与互连的排布难以实现高度规则化，导致面积利用率受限，晶体管密度难以进一步提升。这也是本赛题探索规则化阵列结构用于逻辑电路设计的核心动因。
图 3 FinFET工艺中NOR2X1单元的版图3
二、 解题目标与思路探讨
本题核心探讨： 能否借鉴存储器中高度规则的垂直阵列结构来实现逻辑电路？该类规则化结构的逻辑电路设计，能否在保证逻辑功能的前提下，实现晶体管密度与逻辑门密度的双重提升？同时需兼顾器件互连寄生、工艺可行性等工程化因素，实现设计与工艺的协同优化。
图4展示了一种高度规则的垂直纳米线晶体管阵列。在该阵列中，每一根纳米线受上下两层栅极共同控制：下层Y方向栅极导线（Y-Gate）控制一列纳米线；上层 X 方向栅极导线（X-Gate）控制一行纳米线。该组纳米线在底部共享位于 P 阱中的 N 型源极，并在顶部拥有独立的 N 型漏端。因此，阵列中每一根纳米线等效于两个串联的 N 沟道晶体管。当控制该纳米线的 X-Gate 和 Y-Gate 均处于高电平时，纳米线导通，电子从底部的源极流向顶部的漏极（电流方向为顶部漏极至底部源极）。需注意，双层栅极的交叉布线会引入额外栅极寄生电容（Cgg），需在设计中考虑寄生优化。基于相同设计思路，可通过衬底掺杂与沟道类型调整，构造 P 型纳米线晶体管阵列。

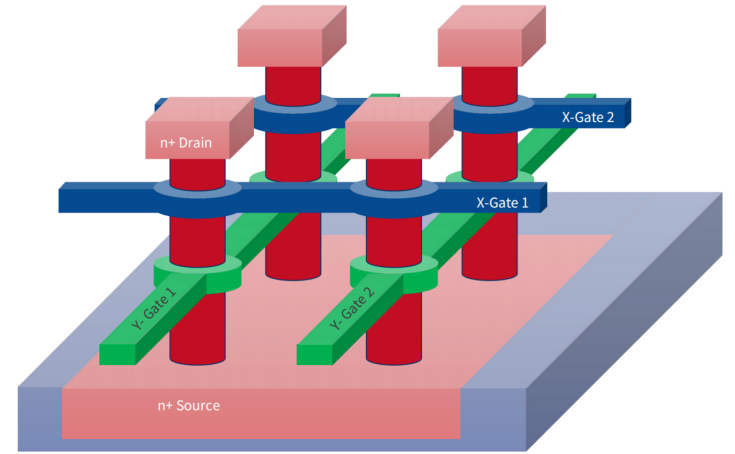

图 4 垂直纳米线组成的2X2阵列 4
进一步考虑图5(a)所示的 3×3 纳米线阵列。该阵列由 3 根 N 沟道纳米线和 3 根 P 沟道纳米线组成，栅极 X-Gate 和 Y-Gate 分别连接到 A、B、C 三个输入信号。三根 N 沟道纳米线共享底部接地的 N 型源极（VSS）；三根 P 沟道纳米线共享接电源的 P 型源极（VDD）；六根纳米线顶部的漏端共同连接到输出信号 Y。
对该 3×3 纳米线阵列的导通逻辑与电路拓扑进行整理，可得到图5(b)所示的电路原理图。这是一个三输入投票表决反相输出门电路（NMAJ3），其符号和逻辑真值表见表1。该 NMAJ3 电路的核心有源区面积约为 36F²（F 定义为金属最小节距，与 FinFET 逻辑门的 F 定义保持统一），若扣除栅极互连的寄生面积后，其有效面积较 FinFET 工艺下同等逻辑功能的三输入门电路缩小约 8 倍，充分证明规则排布的垂直纳米线阵列在实现高密度逻辑门电路方面的巨大潜力。
|
|
|
|
（a） |
（b） |
图 5 由3x3垂直纳米线阵列构成的逻辑门NMAJ3电路
表 1 NMAJ3电路真值表
|
|
A |
B |
C |
Y |
|
1 |
1 |
1 |
0 |
|
|
1 |
1 |
0 |
0 |
|
|
1 |
0 |
1 |
0 |
|
|
1 |
0 |
0 |
1 |
|
|
0 |
1 |
1 |
0 |
|
|
0 |
1 |
0 |
1 |
|
|
0 |
0 |
1 |
1 |
|
|
0 |
0 |
0 |
1 |
本赛题选择用NMAJ3 电路作为核心评估载体，是因为它是一种“万能逻辑门”（Universal Gate）。理论上任意规模和功能的逻辑电路，均可以由有限数量的NMAJ3门电路组成。然而，从理论可能走向工程可行性与经济性，仍存在巨大挑战。从理论可行性走向工程化落地，该类阵列结构仍面临器件寄生、工艺兼容、良率控制等诸多挑战。考虑到实验流片的周期长、成本高特性，本赛题要求参赛队伍在仿真环境中完成器件与电路的建模与验证，利用 DTCO（设计与工艺协同优化）方法论，定量评估器件与电路的关键性能指标，实现设计方案的工程化优化。
三、 解题任务与交付物要求
为兼顾评估的客观基准性与探索创新性，本赛题分为“任务一（固定参数基准建立）”与“任务二（开放式创新优化）”两个阶段。两个阶段，各阶段任务独立且层层递进。参赛队伍需统一使用 Mozz TCAD 软件套件及通用 SPICE 软件依次完成以下要求：
任务一：基础基准仿真（Baseline）
任务说明：统一采用成熟的常规材料系统建立评分基准。
- 参数设定要求：限定采用常规硅（Si）材料作为沟道，自行设定合理的基准特征尺寸及供电电压，在报告中明确列出。不需要考虑形成该结构的具体工艺流程，可以采用较理想的器件结构，但需要满足下列约束条件：
表 2 器件参数约束条件
|
参数 |
符号 |
约束 |
|
等效栅氧厚度 |
EOT |
EOT≥1nm |
|
纳米线最小直径 |
Dsi |
Dsi≥5nm |
|
栅极和金属导线中间距 |
MP |
MP≥20nm |
|
金属功函数范围 |
WF |
4.1 ≤ WF ≤ 5.2 eV |
|
工作温度 |
T |
T = 300K |
任务1.1及交付物：仿真评估。利用 Mozz Process/Device 软件建立基础硅基垂直纳米线晶体管模型，评估其基本的电学性能，包括转移特性曲线、输出特性曲线，以及Vtlin, Idlin, Vtsat, Idsat, Ioff 等电性参数。必须提交：1_Baseline_TCAD 文件夹，即硅基纳米线晶体管性能仿真工程文件（含曲线图）。（20分）
任务1.2及交付物：模型抽取。利用 Mozz Extract 软件抽取上述晶体管的 SPICE 模型。必须提交：2_Baseline_SPICE 文件夹，即Mozz Extract 抽取的晶体管 SPICE 模型及工程文件。（15分）
任务1.3及交付物：电路验证。基于抽取的 SPICE 模型，在通用软件中搭建 NMAJ3 电路，进行逻辑功能验证，并定量提取该基准条件下的 PPA 指标（重点记录基准延迟 Delay 与动态功耗 Power）。必须交付：3_Baseline_Circuit 文件夹，即NMAJ3 基准电路仿真工程文件（含波形验证截图及 PPA 数据）。（20分）
任务二：开放式创新优化（Advanced DTCO）
任务说明：在获得基准数据后，在下面三个拓展方向中，选择至少一个方向开展更深入的DTCO研究，以最大化提升 PPA 指标并降低工艺复杂度为目标进行开放式探索。
1. 创新方案：引入新材料（如 Ge、SiGe 、MoSi2等沟道材料）或引入新型器件、电路结构（不同于图4的器件结构或不同于图5的电路结构）。利用 Mozz 软件重新完成器件仿真与 SPICE 模型提取，并仿真新方案的 NMAJ3 电路 PPA 数据。如果器件参数偏离表2的约束，需要提交相应的论证材料，例如材料的第一原理计算结果。
2. 寄生电阻电容抽取：利用 Mozz RCEx 软件抽取三维阵列寄生电阻电容（RC）模型，引入 SPICE 仿真中提升评估真实度。应考虑纳米尺度的金属导线的电阻率，会大幅度偏离相应体材料的电阻率数值。
3. 工艺流程仿真：利用 Mozz ProcEmu 软件搭建上述纳米线阵列的工艺流程，证明创新结构在工程制备上的形貌可行性。
任务二 必须交付物：
4_Advanced_DTCO文件夹：包含优化后的器件 TCAD 仿真工程、RCEx 寄生抽取或 ProcEmu 工艺仿真的工程文件及更新后的电路 SPICE 仿真工程文件（25分）。
5_Final_Report.pdf 综合 PPA 评估与创新技术报告（核心文档）：要求详细阐述材料选择的物理依据、工艺流程的可行性，并必须包含清晰的量化对比表。将任务二的创新方案 PPA 结果除以任务一的 Baseline 结果，得出客观的性能提升百分比（20分）。
(注：参赛者最终需将上述 5 项交付物统一打包为 ZIP 压缩包提交。)
四、 得分要点
本题评审将重点考察参赛队伍在客观规范性与工程创新性上的表现：
1. 客观仿真准确度与基准规范性
任务一中硅基器件仿真模型搭建是否合理，SPICE 参数抽取是否准确，电路基本逻辑验证与基准 PPA 计算是否正确。
2. PPA 提升潜力定量评估
以任务一的基准数据（Baseline）为比较锚点，评估创新方案在面积（Area）、功耗（Power）和性能（Performance/Delay）上取得的综合提升幅度。PPA 量化提升越显著且数据推导过程越严密客观，得分越高。
3. 物理模型合理性与工艺可行性
模型合理性：对于新材料系统，是否提供了充实的参考文献来支撑其物理属性的假设（缺乏物理依据的参数盲目修改将大幅扣分）；成熟材料需采用经实践检验的模型。
工艺复杂度：在实现同等优越性能的前提下，工艺复杂度越低（如所需掩膜层数较少、制造难度低）、现实加工可行性越高，得分越高。（若成功利用 Mozz ProcEmu 进行了形貌论证将获得高分）。
4. 整体方案技术创新性
考察队伍在材料系统引入、垂直器件三维结构设计、互连寄生优化或规则阵列电路架构拓展上的原创性思考与技术深度。
