一、格科企业命题 应用于图像传感器的ADC电路分析
目前的图像传感器大多采用列并行ADC,single slope ADC由于面积小,功耗低,电路简单等原因而被普遍采用。如图1所示,vsignal的上升幅度amplitude代表不同亮度的信号输出;为了得出信号vsignal的幅度信息,一种做法是利用比较器CMP、斜坡信号vramp及一计数器counter,将vramp与vsignal分别输入到CMP的正负输入端,在vramp以一定斜率k上升时,counter开始计数。理想状态下当vramp上升的幅度与vsignal相等时,CMP输出信号cmpo由低到高跳变,表征比较过程截止,同时记录当前counter的数值D。利用已知的vramp斜率k及所存数值D,可以计算出vsignal的幅度。

图1. single slope ADC工作原理

图2. CMP简化电路

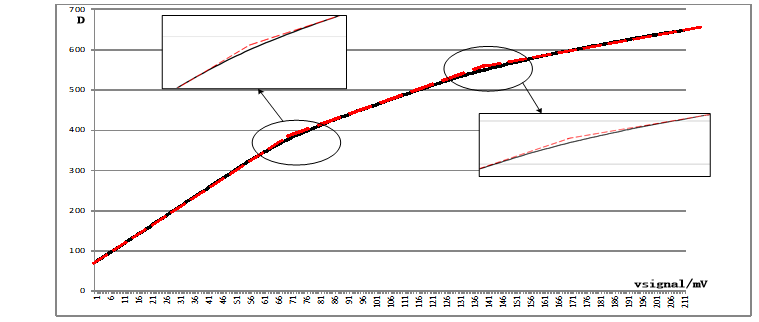

图3. D vs amplitude转换曲线
|
参 数 |
值 |
|
cmp1输入跨导 |
10uS |
|
cmp2输入跨导 |
10uS |
|
cmp1输出阻抗 |
20Mohm |
|
cmp2输出阻抗 |
40Mohm |
|
cmp1输出寄生电容 |
10fF |
|
cmp2输出寄生电容 |
10fF |
|
cmp2负端偏置电压vturn |
0.8V |
|
inverter阈值电压 |
0.6V |
|
vramp斜率k |
20kV/S |
|
vramp2斜率k1 |
10kV/S |
|
vramp2斜率k2 |
20kV/S |
|
vramp2斜率k3 |
40kV/S |
表1
二、请根据上面所提供的背景知识并参考图1-3以及表1完成下面题目:
- 当vramp以斜率k上升至与vsignal幅度相等时,由于如图2所示CMP电路存在延迟,cmpo并不会马上跳变。简化起见,假设cmp1/cmp2输出阻抗
固定,反相器延迟为30ps,请计算从vramp=vsignal到cmpo跳变的延迟大小,并理论分析CMP电路的输出噪声与延迟大小的关系。 - vramp缓慢上升可以提高vsignal比较精度,vramp快速上升可以增大所能处理的信号幅度范围。为了兼顾精度与幅度,将vramp设计为折线形式,如图1所示vramp2。理想状态下,对于幅度线性增加的vsignal输入,可以得到折线的输出D,如图3虚线所示。比较结束后将counter所存数值D简单处理,再分段乘以相应的vramp斜率就可以还原出实际的vsignal信号幅度。但是,由于CMP存在延时,vramp折点附近对应的vsignal信号转换后数值D并不分段线性,如图3实线所示(实线与虚线在折点处不重合)。请计算折点附近从vramp=vsignal到cmpo跳变的延迟大小。
- vsignal信号的噪声满足模型
,试通过设计数字电路将vsignal vs DN的转换曲线校正为线性曲线,并分析矫正后DN的噪声与矫正误差的关系。
输出要求:
- 模拟部分的设计文档,以及所选择的ADC模块电路设计实现文档。
- 给出非线性到线性的矫正算法和Verilog的实现代码。
